配电箱是每家每户都会用到的东西，通过配电箱可以对家庭、工厂、办公室等场所的用电情况进行控制，现有家庭中的配电箱几乎全部都是采用直接手动控制，当使用者离开家的以后，将无法知道家里用电情况，当使用者家中无人，却又有电器在工作时，势必会造成不必要的浪费，同时，还存在着安全隐患。而目前手机的功能越来越强大，利用手机对其它进行控制的运用也将越来越广泛，但现在还不够普及。

　　发明内容针对上述提到的现有技术中的配电箱都是采用直接手动控制的缺点，本实用新型提供一种新型的网络控制智能配电箱系统，其包括智能配电箱、转换控制器和路由器，通过转换控制器可将本实用新型设计为一个网络终端，当使用者登录设定的IP地址时，即可对本实用新型进行控制操作。本实用新型解决其技术问题采用的技术方案是一种网络控制智能配电箱系统，系统包括智能配电箱、转换控制器和路由器，智能配电箱与转换控制器连接，转换控制器与路由器之间进行数据交换。

　　本实用新型解决其技术问题采用的技术方案进一步还包括所述的智能配电箱和转换控制器一体设置或分体设置。所述的智能配电箱和转换控制器之间通过TTL电平形式或RS-232总线总线形式进行数据传输。所述的转换控制器和路由器之间通过有线或无线方式进行数据交换。所述的路由器采用无线路由器。本实用新型的有益效果是采用本实用新型时，可以利用手机等智能终端对本实用新型及其内部开关进行操作控制，操作简单，只要按照本实用新型所配给的指定的IP地址登录，输入用户名和密码即可登录操作。本实用新型可以采用手机等进行控制，可进行远程查询家庭用电情况、用电状态等，极大地方便用户及时准确地掌握用电信息，在家中无人的情况下，将不该用电的地方关断，降低无谓的能耗，减少不必要的电力资源浪费，同时减少用电发生灾害的风险，降低在无人值守的情况下出现各种用电风险的几率。下面将结合附图和具体实施方式

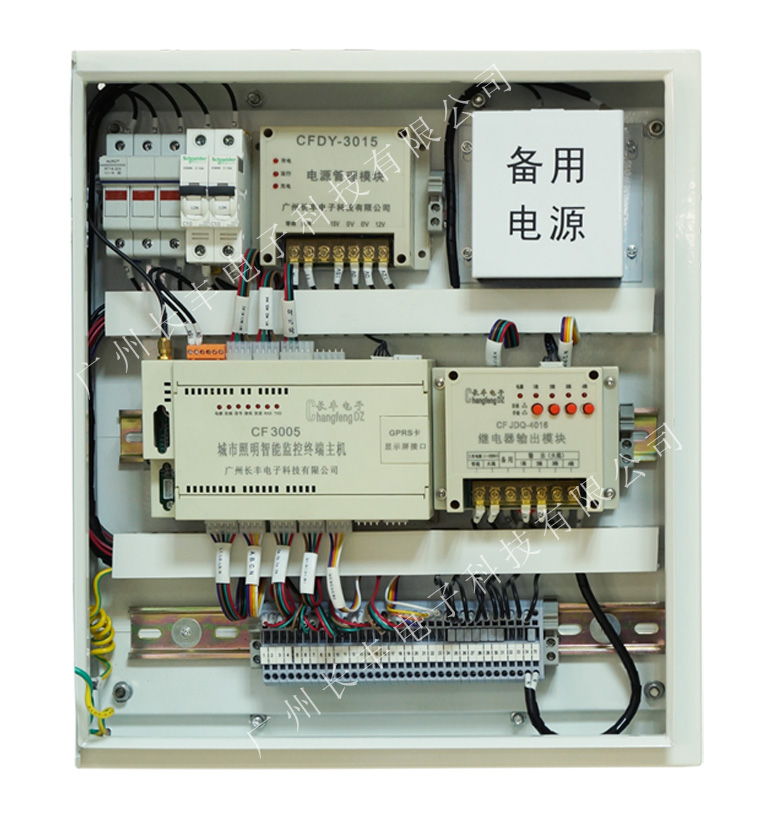

　　[0013]本实施例为本实用新型优选实施方式，其他凡其原理和基本结构与本实施例相同或近似的，均在本实用新型保护范围之内。请参看附图1，本实用新型为一种网络控制智能配电箱系统，其主要包括智能配电箱、转换控制器和路由器，智能配电箱与转换控制器连接，本实施例中，转换控制器为本实用新型的控制部件，通过转换控制器可将本实用新型作为一个网络终端，智能配电箱和转换控制器可一体设置，也可以分体设置，当其分体设置时，智能配电箱和转换控制器之间通过TTL电平形式或RS-232总线总线形式进行数据传输，具体实施时，也可以采用其他的连接形式，本实施例中，转换控制器同时具有数据存储功能，智能配电箱运用的数据，存储于转换控制器数据区中，即将转换控制器作为数据服务器使用。转换控制器与路由器之间进行数据交换，本实施例中，路由器采用无线路由器，转换控制器和路由器之间可以通过有线或无线方式进行数据交换，当转换控制器和路由器之间采用无线方式进行数据交换时，转换控制器与无线路由器通过WIFI无线网络进行数据交换。本实用新型在使用时，通过智能手机登录到指定的IP地址，然后输入用户名和密码即可进行操作，手机输入操作指令后，本实用新型通过无线路由器获取智能配电箱存于转换控制器中数据，并可按照指定的指令对智能配电箱进行具体功能性操作。本实施例中，以智能手机为例对本实用新型的使用方法进行具体说明，具体使用时，也可以通过其他智能终端对本实用新型进行控制。采用本实用新型时，可以利用手机等智能终端对本实用新型及其内部开关进行操作控制，操作简单，只要按照本实用新型所配给的指定的IP地址登录，输入用户名和密码即可登录操作。本实用新型可以采用手机等进行控制，可进行远程查询家庭用电情况、用电状态等，极大地方便用户及时准确地掌握用电信息，在家中无人的情况下，将不该用电的地方关断，降低无谓的能耗，减少不必要的电力资源浪费，同时减少用电发生灾害的风险，降低在无人值守的情况下出现各种用电风险的几率。

　　权利要求1.一种网络控制智能配电箱系统，其特征是所述的系统包括智能配电箱、转换控制器和路由器，智能配电箱与转换控制器连接，转换控制器与路由器之间进行数据交换。

　　2.根据权利要求I所述的网络控制智能配电箱系统，其特征是所述的智能配电箱和转换控制器一体设置或分体设置。

　　3.根据权利要求2所述的网络控制智能配电箱系统，其特征是所述的智能配电箱和转换控制器之间通过TTL电平形式或RS-232总线所述的网络控制智能配电箱系统，其特征是所述的转换控制器和路由器之间通过有线所述的网络控制智能配电箱系统，其特征是所述的路由器采用无线路由器。

　　本实用新型公开一种网络控制智能配电箱系统，包括智能配电箱、转换控制器和路由器，智能配电箱与转换控制器连接，转换控制器与路由器之间进行数据交换。采用本实用新型时，可以利用手机等智能终端对本实用新型及其内部开关进行操作控制，操作简单，只要按照本实用新型所配给的指定的IP地址登录，输入用户名和密码即可登录操作。本实用新型可以采用手机等进行控制，可进行远程查询家庭用电情况、用电状态等，极大地方便用户及时准确地掌握用电信息，在家中无人的情况下，将不该用电的地方关断，降低无谓的能耗，减少不必要的电力资源浪费，同时减少用电发生灾害的风险，降低在无人值守的情况下出现各种用电风险的几率。文档编号
