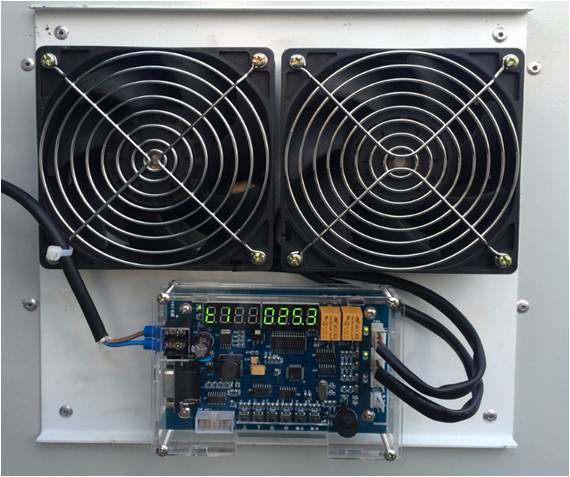

　　机柜散热解决方案随着信息技术的飞速发展，数据中心的规模不断扩大，机柜作为数据中心的核心设备载体，其内部设备的散热问题日益突出。有效的机柜散热解决方案对于保障设备的稳定运行、延长设备寿命、降低能源消耗至关重要。本文将深入探讨机柜散热的相关问题，并提出全面的解决方案。二、机柜散热面临的挑战（一）设备发热量大现代机柜内集成了众多高性能的服务器、存储设备、网络设备等，这些设备在运行过程中会产生大量的热量。例如，一台高性能服务器的功率可达数百瓦，运行时产生的热量足以使局部温度迅速升高。（二）散热空间有限机柜内部空间紧凑，设备布局密集，限制了空气的流通路径和散热面积。这使得热量难以快速有效地散发出去，容易在机柜内形成热堆积。（三）热交换效率低传统的散热方式如自然对流和简单的风扇散热，在面对机柜内高热量负载时，热交换效率较低，无法及时满足设备散热需求。（四）环境因素影响数据中心的环境温度、湿度等因素也会对机柜散热产生影响。高温环境会降低散热设备的效率，高湿度环境可能导致设备受潮损坏，影响散热性能。三、机柜散热的基本原理（一）热传导热量通过机柜内设备的金属外壳、线路板等传导至机柜表面。良好的散热设计应采用高导热性能的材料，如铝合金等，来加速热传导过程。（二）对流散热通过空气的流动将热量带走。冷空气从机柜底部进入，吸收热量后上升，热空气从机柜顶部排出。合理的风道设计和通风设备是实现有效对流散热的关键。（三）热辐射设备表面以热辐射的形式向周围环境散热。虽然热辐射在机柜散热中所占比例相对较小，但也不可忽视。表面处理光滑的机柜有助于减少热辐射的损失。四、机柜散热解决方案的构成要素（一）机柜设计1.机柜材质选用高导热性的铝合金等材质制作机柜外壳，能够快速将内部热量传导至表面，便于散热。2.机柜结构合理的风道设计：设计通畅的进风口和出风口，确保冷空气能够顺利进入机柜，热空气能够及时排出。例如，采用底部进风、顶部出风的方式，形成自然对流风道。内部隔断：根据设备的发热情况合理设置内部隔断，将高热设备与低热设备分开，避免热量相互干扰，优化空气流动路径。机柜前门和后门：前门采用网孔设计，便于观察设备运行状态；后门为密封门，防止冷热空气混合，提高散热效率。（二）通风设备1.风扇轴流风扇：通常安装在机柜顶部和底部，用于加速空气对流。选择大风量、低噪音、高效率的轴流风扇，根据机柜大小和散热需求合理配置风扇数量。离心风扇：适用于局部散热或需要较大风压的场合，如对特定高热设备进行强制散热。离心风扇能够将空气定向输送，增强局部散热效果。2.空调精密空调：数据中心常用的空调设备，能够精确控制机房的温度和湿度。精密空调具有高制冷量、大风量、高精度控制等特点，可根据机房面积和设备发热量合理选型。机柜级空调：针对单个机柜的散热需求设计，安装在机柜顶部或侧面。机柜级空调能够快速降低机柜内温度，适用于对温度要求较高的特定机柜或小型机房。（三）散热附件1.散热片安装在发热设备上，如CPU、GPU等，增加散热面积，提高热传导效率。散热片通常采用铝合金等散热性能良好的材料制成，表面经过特殊处理以增加散热面积。2.热管用于将热量从发热源快速传导至散热装置。热管具有高效的导热性能，能够在机柜内实现热量的快速转移，优化散热路径。（四）智能监控与控制系统1.温度传感器在机柜内关键部位安装温度传感器，实时监测温度变化。温度传感器能够将温度数据传输至监控系统，以便及时发现散热异常情况。2.智能控制系统根据温度传感器反馈的数据，智能控制系统能够自动调节通风设备的转速或空调的运行参数。例如，当机柜内温度升高时，自动增加风扇转速或提高空调制冷量，实现智能化散热控制。五、机柜散热解决方案的具体实施（一）前期规划1.设备发热量评估对机柜内所有设备的功率、发热量进行详细统计和分析，确定机柜的总散热需求。这是制定散热解决方案的基础。2.机房环境分析了解机房的温度、湿度、空间布局等环境因素，为选择合适的散热设备和设计机柜散热方案提供依据。3.预算规划根据散热需求和设备选型，制定合理的预算计划，包括机柜采购、通风设备、空调、散热附件以及智能监控系统等方面的费用。（二）机柜选型与安装1.机柜选型根据设备数量、尺寸和散热要求，选择合适规格和材质的机柜。确保机柜具有良好的散热性能和结构强度，满足长期使用的需求。2.机柜安装按照设计要求进行机柜的安装，保证机柜垂直、水平度符合标准，各机柜之间保持合理的间距，便于通风和维护。同时，确保机柜的进风口和出风口与机房的通风系统良好对接。（三）通风设备安装与配置1.风扇安装根据机柜的风道设计，将轴流风扇或离心风扇安装在合适的位置。安装过程中要确保风扇固定牢固，通风顺畅，避免出现漏风现象。同时，根据机柜内设备的发热情况合理配置风扇数量和转速。2.空调安装精密空调：根据机房面积和热负荷计算，选择合适制冷量的精密空调。将空调安装在机房合适的位置，确保空调的送风口和回风口布局合理，能够实现机房内空气的均匀循环。机柜级空调：对于单个机柜散热要求较高的情况，将机柜级空调安装在机柜顶部或侧面。安装时要注意空调与机柜的密封连接，防止冷热空气泄漏。（四）散热附件安装1.散热片安装将散热片准确安装在发热设备上，如CPU散热器的安装要确保与CPU紧密接触，涂抹导热硅脂以提高热传导效率。同时，注意散热片的安装方向，保证空气能够顺畅流过散热片。2.热管安装根据机柜内热量分布和散热路径，合理布置热管。热管的安装要保证与发热源和散热装置良好连接，确保热量能够快速传递。（五）智能监控与控制系统设置1.温度传感器布置在机柜内关键设备附近、进风口、出风口等位置安装温度传感器。温度传感器的布置要能够全面、准确地监测机柜内的温度变化情况。2.智能控制系统配置将温度传感器与智能控制系统进行连接，设置温度阈值和控制策略。例如，当机柜内温度达到30℃时，风扇转速自动提高一档；当温度达到35℃时，启动机柜级空调等。智能控制系统能够实时监控温度数据，并根据预设策略自动调节散热设备的运行状态。六、机柜散热解决方案的优化与维护（一）定期巡检1.设备运行状态检查定期检查机柜内通风设备、空调等散热设备的运行状态，包括风扇转速、空调制冷效果、设备是否有异常噪音等。2.温度监测与分析查看温度传感器记录的数据，分析机柜内温度分布情况。对比不同时间段的温度变化，及时发现散热异常趋势。（二）清洁维护1.机柜内部清洁定期清理机柜内部灰尘，灰尘堆积会影响设备散热和通风效果。使用专用的清洁工具，如吸尘器、毛刷等，清除机柜内设备表面、风道、散热片等部位的灰尘。2.散热设备清洁对风扇、空调滤网等散热设备进行清洁。风扇叶片上的灰尘会影响风扇转速和风量，定期清洁可保证风扇正常运行。空调滤网的清洁能够提高空调的制冷效率，延长空调使用寿命。（三）故障排除与优化1.故障排查当发现散热异常或设备故障时，及时进行排查。通过检查温度传感器数据、通风设备运行状态、空调制冷系统等，找出故障原因。2.优化调整根据故障排查结果和实际散热情况，对散热解决方案进行优化调整。例如，调整风扇转速、更换故障风扇、优化风道设计等，以提高机柜散热性能。七、不同场景下的机柜散热解决方案（一）小型机房机柜散热1.解决方案特点对于小型机房，机柜数量相对较少，可采用相对简单且成本较低的散热方案。通常以机柜级空调或强力风扇为主，结合合理的机柜风道设计。2.具体措施机柜级空调：为每个机柜或关键机柜配备机柜级空调，直接对机柜内部进行制冷。机柜级空调具有安装灵活、针对性强的特点，能够快速有效地降低机柜内温度。强力风扇：在机柜顶部和底部安装大风量的轴流风扇，加强空气对流。同时，通过优化机柜内部结构，如设置导流板等，引导空气流动，提高散热效率。（二）中型机房机柜散热1.解决方案特点中型机房机柜数量较多，散热需求较大。采用精密空调结合机柜风扇和散热附件的综合散热方案，确保机房内温度均匀，设备稳定运行。2.具体措施精密空调：根据机房面积和热负荷，选择合适制冷量的精密空调。精密空调负责调节机房整体温度和湿度，保证机房环境稳定。机柜风扇与散热附件：在每个机柜内合理安装风扇，根据设备发热情况调整风扇转速。同时，为高热设备安装散热片和热管等散热附件，提高局部散热效果。通过优化机柜风道设计，使冷空气能够顺利进入机柜，热空气及时排出。（三）大型数据中心机柜散热1.解决方案特点大型数据中心机柜数量庞大，散热问题复杂。需要采用全面的散热解决方案，包括先进的空调系统、智能监控与管理系统以及高效的机柜散热设计。2.具体措施冷冻水系统：采用冷冻水空调系统，通过大型冷水机组产生低温冷冻水，通过管道输送至机房内的空调末端设备，如精密空调。冷冻水系统具有制冷量大、效率高的特点，适用于大型数据中心的散热需求。智能监控与管理系统：建立完善的智能监控系统，实时监测机柜内温度、湿度、设备运行状态等参数。通过智能管理系统对散热设备进行集中控制和管理，根据实际情况自动调整空调运行参数、风扇转速等，实现节能高效的散热控制。机柜优化设计：采用模块化机柜设计，便于设备安装和维护。同时，通过优化机柜内部结构和通风设计，提高机柜整体散热性能。例如，采用冷热通道分离技术，将机柜分为冷通道和热通道，减少冷热空气混合，提高热交换效率。八、结论机柜散热解决方案是保障数据中心设备稳定运行的关键环节。通过合理的机柜设计、通风设备选型与配置、散热附件应用以及智能监控与控制系统的建立，能够有效地解决机柜散热面临的各种挑战。在实际实施过程中，要根据机房规模、设备发热量、环境因素等具体情况，选择合适的散热解决方案，并注重方案的优化与维护。随着技术的不断发展，新的散热技术和产品将不断涌现，为机柜散热提供更高效、更节能、更智能的解决方案，推动数据中心行业持续健康发展。
