风扇散热技术被广泛地用于各种电子装置内以保证电子装置在正常的温度范围 内工作。 一般地，电子装置内部设有温度传感器，使电子装置可对风扇的转速作适时调整。

　　请参见图l，现有技术中，一种风扇控制方法是通过设定若干个控制模式适时控制 风扇的转速，以满足不同的散热要求。具体地，若该感应的环境温度在第一控制模式对应的 温度范围内，电子装置控制风扇以第一转速运转；若此时风扇转速不能满足散热需求，使电 子装置内部温度升高，导致该感应的环境温度升高并落入至第二控制模式对应的温度范围 内，此时需要提高风扇的转速至第二转速，且该第二控制模式对应的温度范围的下限为该 第一控制模式对应的温度范围的上限。 但是由于提高风扇转速后会使该感应的环境温度有短时小幅度下降，从而会使该 感应的环境温度小于该第二控制模式对应的温度范围的下限，从而使风扇的转速又降低至 该第一转速，此时由于该第一转速无法满足散热需求，该感应的环境温度又很快突破该第 一控制模式对应的温度范围的上限，重新落入第二控制模式对应的温度范围内，风扇的转 速又要提高至第二转速，如此经过反复提高转速_降低转速_提高转速的过程后，直到提高 风扇转速所导致的该感应的环境温度下降仍大于该第二控制模式对应的温度范围的下限 为止，风扇方可稳定地保持该第二转速转动从而完成提高转速的过程。因此现有技术的风 扇提高转速的过程中会出现频繁的转速切换，给使用者带来难以接受的噪声。

　　有鉴于此，有必要提供一种控制风扇稳定切换转速的风扇控制装置及其控制方 法。 —种用于控制电子装置内的风扇转速的风扇控制装置，其包括预设有多个控制 模式并可在该多个控制模式间相互切换的处理器，存储器及温度传感器，该温度传感器用 于感应该电子装置内的环境温度。该多个控制模式包括一第一控制模式及一第二控制模 式。该第一控制模式对应第一温度范围，用于控制该风扇以第一转速运转。该第二控制模 式对应第二温度范围，用于控制该风扇以大于该第一转速的第二转速运转，该第二温度范 围与该第一温度范围部分重叠且该第二温度范围的上限大于该第一温度范围的上限。该存 储器存储有一个风扇控制系统，且该处理器能够执行该风扇控制系统。该风扇控制系统包 括获取模块及判断模块。该获取模块用于获取该温度传感器感应的环境温度。该判断模 块用于判断该感应的环境温度是否在当前控制模式对应的温度范围内。若该感应的环境温 度不在当前控制模式对应的温度范围内，则进一步判断该感应的环境温度是否大于或等于 该当前控制模式对应的温度范围的上限；若该感应的环境温度大于或等于该当前控制模式 对应的温度范围的上限，则判断该感应的环境温度是否大于该多个控制模式对应的温度范围的上限的最大值；若该感应的环境温度不大于该多个控制模式对应的温度范围的上限的 最大值，则该处理器切换控制模式以提高风扇转速。 —种用于控制电子装置内的风扇转速的风扇控制方法，包括以下步骤 提供一风扇控制装置，所述风扇控制装置包括预设有多个控制模式并可在该多

　　个控制模式间相互切换的处理器，存储器及温度传感器，该温度传感器用于感应该电子装

　　置内的环境温度；该多个控制模式包括一第一控制模式及一第二控制模式，该第一控制模

　　式对应的第一温度范围，用于控制该风扇以第一转速运转；该第二控制模式对应第二温度

　　范围，用于控制该风扇以大于该第一转速的第二转速运转，该第二温度范围与该第一温度

　　范围部分重叠且该第二温度范围的上限大于该第一温度范围的上限； 获取该温度传感器感应的环境温度； 判断该感应的环境温度是否在当前控制模式对应的温度范围内，当前控制模式选 自该多个控制模式中的其中一个，若该感应的环境温度不在当前控制模式对应的温度范围 内，则进一步判断该感应的环境温度是否大于或等于该当前控制模式对应的温度范围的上 限；若该感应的环境温度大于或等于该当前控制模式对应的温度范围的上限，则判断该感 应的环境温度是否大于该多个控制模式对应的温度范围的上限的最大值；若该感应的环境 温度不大于该多个控制模式对应的温度范围的上限的最大值，则切换控制模式以提高风扇 转速。 相对于现有技术，所述风扇控制装置及其控制方法通过设置与该第一温度范围部 分重叠的第二温度范围，从而使该风扇在提高转速造成该感应的环境温度短时下降后仍能 保持以提高后的转速转动，避免风扇转速因该感应的环境温度短时下降而导致转速降低所 带来的转速频繁切换的问题。

　　图1为现有技术中风扇控制模式的设置示意图。 图2为本发明提供的风扇控制装置的硬件图。 图3为图2中的风扇控制装置的控制模式的设置示意图。 图4为图2中的风扇控制装置的风扇控制系统的功能模块图。 图5为本发明提供的风扇控制方法的流程图。

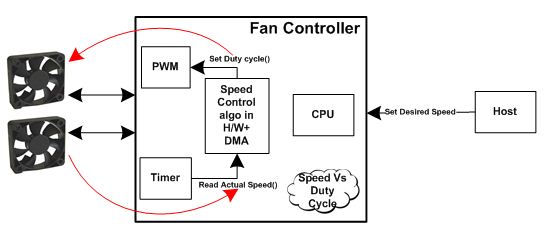

　　请一并参见图2至图4，一种用于控制电子装置10内的风扇转速的风扇控制装置 100，其包括预设有第一控制模式130及第二控制模式132的处理器120，存储器140及温 度传感器110。该处理器120可控制该第一控制模式130及该第二控制模式132之间相互 切换。该温度传感器110用于感应该电子装置10内的环境温度。该风扇控制装置100用 于控制风扇200的转速。电源300给该电子装置10供电。该第一控制模式130对应第一 温度范围为

　　为了更详细说明本发明实施方式，设当前控制模式为第一控制模式130，则此时该 风扇200以第一转速进行运转，当该感应的环境温度Ts 该处理器120切换至第二控 制模式132提高该风扇200的转速，该风扇200的转速的提高使该感应的环境温度Ts会出 现短时下降t。，即Ts 二i;-t。，其中T/为提高转速后的感应的环境温度，由于该第二温度 范围与第一温度范围有部分重叠，故使该提高转速后的感应的环境温度Ts仍然落在该第 二温度范围内而没有小于该第二温度范围的下限，使该风扇200仍然保持第二转速，而不 会因为该感应的环境温度下降t。而出现降低转速的状况，从而保证该风扇200稳定切换转 速。 若在第二控制模式132下，该电子装置10的内部温度继续上升，使该感应的环境 温度Ts t3，则该判断模块154进一步判断是否Ts U。p，若此时该电子装置10的内部温 度仍然得不到有效散热致使该感应的环境温度Ts tst。p，则该处理器120使该电子装置10 停止工作， 一般地，可通过该处理器120切断该电源300来实现；若否，该处理器120保持该 第二控制模式132。 若在第二控制模式132下，该电子装置10的内部温度得到有效降低，使该感应的 环境温度Ts ^，则该处理器120切换至该第一控制模式130以降低该风扇200的转速。

　　步骤S100 :提供一风扇控制装置，所述风扇控制装置包括预设有多个控制模式并可在该多个控制模式间相互切换的处理器，存储器及温度传感器，该温度传感器用于感应该电子装置内的环境温度；该多个控制模式包括一第一控制模式及一第二控制模式，该第一控制模式对应第一温度范围，用于控制该风扇以第一转速运转；该第二控制模式对应第二温度范围，该第二温度范围与该第一温度范围部分重叠且该第二温度范围的上限大于该第一温度范围的上限，该第二控制模式用于控制该风扇以大于该第一转速的第二转速运转；步骤S200 :获取该温度传感器感应的环境温度； 步骤S300 :判断该感应的环境温度是否在当前控制模式对应的温度范围内，当前控制模式选自预设的多个控制模式中的其中一个，若该感应的环境温度不在当前控制模式对应的温度范围内，则执行步骤S400 :判断该感应的环境温度是否大于或等于该当前控制模式对应的温度范围的上限；若该感应的环境温度大于或等于该当前控制模式对应的温度范围的上限，则执行步骤S500 :判断该感应的环境温度是否大于该多个控制模式对应的温度范围的上限的最大值；若该感应的环境温度不大于该多个控制模式对应的温度范围的上限的最大值，则执行步骤S501 :切换控制模式以提高风扇转速。 若该感应的环境温度大于该多个控制模式对应的温度范围的上限的最大值，则执行步骤S600 :判断该感应的环境温度是否等于或大于预设的中断温度，该中断温度大于该多个控制模式所对应的温度范围的上限的最大值；若是，则执行步骤S700 :使该电子装置停止工作；若该感应的环境温度小于该中断温度，则执行步骤S800 :保持该当前控制模式。

　　若该感应的环境温度小于该当前控制模式对应的温度范围的下限，则执行步骤S401 :切换控制模式以降低风扇转速。 若该感应的环境温度在当前控制模式对应的温度范围内，则执行步骤S301 :保持该当前控制模式。 相对于现有技术，所述风扇控制装置及其控制方法通过设置与该第一温度范围部分重叠的第二温度范围，从而使该风扇在提高转速造成该感应的环境温度短时下降后仍能保持以提高后的转速转动，避免风扇转速因该感应的环境温度短时下降而导致转速降低所带来的转速频繁切换的问题。 本技术领域的普通技术人员应当认识到，以上的实施方式仅是用来说明本发明，而并非用作为对本发明的限定，只要在本发明的实质精神范围之内，对以上实施方式所作的适当改变和变化都落在本发明要求保护的范围之内。

　　一种用于控制电子装置内的风扇转速的风扇控制装置，其包括预设有多个控制模式并可在该多个控制模式间相互切换的处理器，存储器及温度传感器，该温度传感器用于感应该电子装置内的环境温度；其特征在于，该多个控制模式包括一第一控制模式及一第二控制模式，该第一控制模式对应第一温度范围，其用于控制该风扇以第一转速运转；该第二控制模式对应第二温度范围，该第二温度范围与该第一温度范围部分重叠且该第二温度范围的上限大于该第一温度范围的上限，该第二控制模式用于控制该风扇以大于该第一转速的第二转速运转；该存储器存储有一个风扇控制系统，且该处理器能够执行该风扇控制系统，该风扇控制系统包括获取模块，其用于获取该温度传感器感应的环境温度；判断模块，其用于判断该感应的环境温度是否在当前控制模式对应的温度范围内；若该感应的环境温度不在当前控制模式对应的温度范围内，则进一步判断该感应的环境温度是否大于或等于该当前控制模式对应的温度范围的上限；若该感应的环境温度大于或等于该当前控制模式对应的温度范围的上限，则判断该感应的环境温度是否大于该多个控制模式所对应的温度范围的上限的最大值；若该感应的环境温度不大于该多个控制模式所对应的温度范围的上限的最大值，则该处理器切换控制模式以提高风扇转速。

　　2. 如权利要求1所述的风扇控制装置，其特征在于，该处理器还预设一个中断温度，该 中断温度大于该多个控制模式所对应的温度范围的上限的最大值，若该感应的环境温度大 于该多个控制模式所对应的温度范围的上限的最大值，则该判断模块判断该感应的环境温 度大于或等于该中断温度，若是，则该处理器使该电子装置停止工作。

　　3. 如权利要求2所述的风扇控制装置，其特征在于，若该感应的环境温度小于该中断 温度，则该处理器保持该当前控制模式。

　　4. 如权利要求3所述的风扇控制装置，其特征在于，若该感应的环境温度小于该当前 控制模式对应的温度范围的下限，则该处理器切换控制模式以降低风扇转速。

　　5. 如权利要求4所述的风扇控制装置，其特征在于，若该感应的环境温度在当前控制 模式对应的温度范围内，则该处理器保持该当前控制模式。

　　6. 如权利要求5所述的风扇控制装置，其特征在于，该第二温度范围与该第一温度范 围部分重叠之范围根据该电子装置的散热需求而确定。

　　7. —种用于控制电子装置内的风扇转速的风扇控制方法，包括以下步骤 提供一风扇控制装置，所述风扇控制装置包括预设有多个控制模式并可在该多个控制模式间相互切换的处理器，存储器及温度传感器，该温度传感器用于感应该电子装置内 的环境温度；该多个控制模式包括一第一控制模式及一第二控制模式，该第一控制模式对 应第一温度范围，其用于控制该风扇以第一转速运转；该第二控制模式对应第二温度范围， 该第二温度范围与该第一温度范围部分重叠且该第二温度范围的上限大于该第一温度范 围的上限，该第二控制模式用于控制该风扇以大于该第一转速的第二转速运转； 获取该温度传感器感应的环境温度；判断该感应的环境温度是否在当前控制模式对应的温度范围内，当前控制模式选自该 多个控制模式中的其中一个，若该感应的环境温度不在当前控制模式对应的温度范围内， 则进一步判断该感应的环境温度是否大于或等于该当前控制模式对应的温度范围的上限； 若该感应的环境温度大于或等于该当前控制模式对应的温度范围的上限，则判断该感应的环境温度是否大于该多个控制模式对应的温度范围的上限的最大值；若该感应的环境温 度不大于该多个控制模式对应的温度范围的上限的最大值，则切换控制模式以提高风扇转 速。

　　8. 如权利要求7所述的风扇控制方法，其特征在于，若该感应的环境温度大于该多个 控制模式所对应的温度范围的上限的最大值，则判断该感应的环境温度是否等于或大于预 设的中断温度，该中断温度大于该多个控制模式所对应的温度范围的上限的最大值；若是， 则使该电子装置停止工作。

　　9. 如权利要求8所述的风扇控制方法，其特征在于，若该感应的环境温度小于该中断 温度，则保持该当前控制模式。

　　10. 如权利要求9所述的风扇控制方法，其特征在于，若该感应的环境温度小于该当前控制模式对应的温度范围的下限，则切换控制模式以降低风扇转速。

　　11. 如权利要求io所述的风扇控制方法，其特征在于，若该感应的环境温度在当前控制模式对应的温度范围内，则保持该当前控制模式。

　　12. 如权利要求11所述的风扇控制方法，其特征在于，该第二温度范围与该第一温度 范围部分重叠之范围根据该电子装置的散热需求而确定。

　　风扇控制装置包括设有第一控制模式及第二控制模式的处理器，存有风扇控制系统的存储器及温度传感器。该处理器能执行该风扇控制系统。第一控制模式对应第一温度范围，用于控制风扇以第一转速运转；第二控制模式对应第二温度范围，用于控制风扇以第二转速运转，第二温度范围与第一温度范围部分重叠。该风扇控制系统包括获取模块，用于获取温度传感器感应的环境温度；判断模块，用于判断该感应的环境温度是否在当前控制模式对应的温度范围内；若否，则判断是否大于或等于当前控制模式对应的温度范围的上限；若是，则判断是否大于第一温度范围及第二温度范围的上限的最大值；若否，则切换控制模式以提高风扇转速。本发明还提供一种风扇控制方法。

　　发明者苏万能, 陈建富 申请人:鸿富锦精密工业(深圳)有限公司;鸿海精密工业股份有限公司
